La máquina para fabricar tubos cuadrados de Aogang es una solución de alta eficiencia y ahorro de energía para la producción de tubos cuadrados y rectangulares de acero mediante tecnología de conformado directo. A diferencia del proceso tradicional de conformado de redondo a cuadrado, esta tecnología forma directamente la tira de acero en la sección cuadrada o rectangular, lo que ayuda a reducir el consumo de material, mejorar la eficiencia de producción y disminuir los costos operativos.
La línea integra el desenrollado, el conformado, la soldadura de alta frecuencia, el dimensionamiento y el corte en un proceso de producción continuo. Con un alto nivel de automatización y un sistema de control avanzado, proporciona una producción estable, dimensiones precisas y una calidad constante de los tubos.
Como parte de las soluciones de líneas de producción de tubos de Aogang, esta máquina está diseñada para fabricar tubos cuadrados y rectangulares de acero de alta calidad con una producción eficiente y estable.
La tira de acero se forma directamente en tubos cuadrados o rectangulares, eliminando el proceso tradicional de conformado de redondo a cuadrado.
Ventajas:
Simplifica el proceso de producción, mejora la eficiencia y ayuda a reducir el consumo de material en comparación con los métodos convencionales.
Toda la línea puede integrar procesos automatizados desde el desenrollado hasta el corte, con un sistema de control avanzado y funciones de cambio rápido de especificación.
Ventajas:
Reduce la intervención manual, mejora la estabilidad de funcionamiento y permite cambiar rápidamente entre diferentes tamaños para una producción flexible.
La tecnología avanzada de conformado y soldadura permite obtener dimensiones precisas, esquinas uniformes y costuras de soldadura estables.
Ventajas:
Permite fabricar tubos de acero al carbono, tubos galvanizados y tubos de acero de alta resistencia para aplicaciones de construcción, maquinaria, mobiliario e industria.
Los procesos optimizados de conformado y soldadura ayudan a reducir el consumo de energía y las pérdidas de material durante la producción.
Ventajas:
Reduce los costos generales de producción manteniendo una alta eficiencia y un funcionamiento estable de la línea.
La línea admite diferentes tamaños de tubos cuadrados y rectangulares y permite realizar cambios rápidos de especificación.
Ventajas:
Mejora la flexibilidad de producción, reduce el tiempo de inactividad y facilita la fabricación de diferentes especificaciones, incluidos pedidos de lotes pequeños.

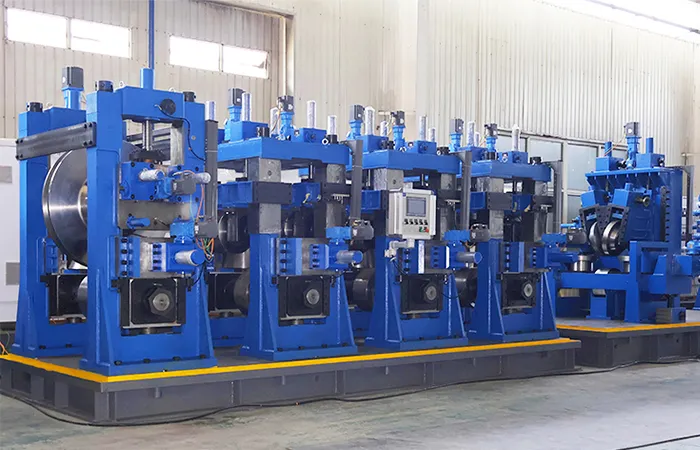

La unidad de conformado directo de tubos cuadrados utiliza tecnología avanzada de conformado para transformar directamente la tira de acero en perfiles cuadrados y rectangulares. El diseño permite realizar ajustes rápidos entre diferentes especificaciones y facilita una producción flexible.
Equipada con un sistema de cambio rápido de rodillos y un sistema de control automatizado, la línea reduce el tiempo necesario para cambiar de especificación y minimiza la intervención manual. Esto resulta especialmente útil para fabricantes que producen diferentes tamaños o trabajan con pedidos de lotes pequeños.
Cambio de especificación más rápido
Reducción de los costos de herramientas y mano de obra
Mayor eficiencia de producción
Menores costos de inversión y operación
Producción flexible de tubos cuadrados y rectangulares
La tecnología de conformado directo forma la tira de acero directamente en tubos cuadrados o rectangulares, sin pasar primero por una sección redonda. Este proceso simplifica la producción, ayuda a reducir el consumo de material y permite obtener una geometría estable de las esquinas y una distribución uniforme de la deformación durante el conformado.
La máquina para fabricar tubos cuadrados utiliza soportes de dimensionamiento de alta resistencia y un diseño optimizado de los pasos de rodillos para controlar la deformación durante el proceso de conformado. Esto ayuda a mantener radios de esquina estables y dimensiones precisas, de acuerdo con los requisitos de producción de tubos estructurales de acero.
La línea utiliza un sistema de cambio rápido de rodillos para reducir el tiempo necesario para cambiar entre diferentes especificaciones. En comparación con los métodos tradicionales de ajuste, el sistema facilita los cambios de tamaño y ayuda a mejorar la eficiencia de producción.
Sí. La misma línea de conformado directo puede fabricar tubos cuadrados y rectangulares ajustando los parámetros y la configuración de los rodillos dentro del rango de producción de la máquina.
Reduce el consumo de material en comparación con los métodos de conformado tradicionales, con un ahorro de hasta un 5 % según las especificaciones del producto.
Garantiza radios de esquina precisos y uniformes, proporcionando una apariencia de alta calidad y contribuyendo a mejorar la resistencia estructural del tubo.
Permite producir diferentes tamaños y pedidos de lotes pequeños con cambios rápidos de especificación y una intervención mínima en los rodillos.
El sistema de ajuste eléctrico con control inteligente permite realizar cambios de especificación con un solo toque, reduciendo el tiempo de configuración y facilitando una producción flexible.
Un juego de rodillos puede cubrir una amplia gama de especificaciones, ayudando a reducir los costos de herramientas, almacenamiento y operación.
El proceso optimizado de conformado y soldadura garantiza dimensiones estables y contribuye a mejorar la resistencia general y la calidad de los tubos.
| Especificaciones de tubería terminada | Tamaño del tubo cuadrado | 20 mm × 20 mm – 500 mm × 500 mm |
| Tamaño del tubo rectangular | 20 mm × 30 mm – 500 mm × 600 mm | |
| Espesor de pared de tubería | 1,5 mm – 16,0 mm (personalizable) | |
| Longitud fija | 6 m – 12,5 m (personalizable, longitudes especiales disponibles) | |
| Rendimiento del equipo | Velocidad de producción | 10 m/min - 80 m/min (Hasta 130 m/min para modelos específicos) |
| Método de formación | Conformado soldado por alta frecuencia | |
| Método de corte | Corte con sierra volante / Corte con hoja de sierra | |
| Especificaciones de materia prima | Rango de ancho de tira | 60 mm – 1600 mm (personalizable) |
| Rango de espesor de la tira | 1,5 mm – 16,0 mm (personalizable) | |
| Materiales | Acero al carbono, acero galvanizado, acero inoxidable. | |
| Otros parámetros | Modo de operación | Control automático / PLC + pantalla táctil |
Estos videos muestran procesos reales de instalación y puesta en marcha, lo que le permite conocer de primera mano la experiencia de Aogang en proyectos industriales, el servicio técnico profesional y el rendimiento estable de nuestros equipos.
Nuestras líneas de producción pueden personalizarse según los requisitos específicos de cada cliente, proporcionando soluciones completas para la fabricación de tubos cuadrados y rectangulares.
